環(huán)氧煤瀝青管道防腐涂料的特性介紹 環(huán)氧煤瀝青油漆的施工要求
山東大橋涂料有限公司旗下品牌“宏達(dá)益佰”產(chǎn)品包含：環(huán)氧富鋅底漆、有機(jī)硅耐高溫漆、氨基烤漆、水性環(huán)氧富鋅底漆、水性耐高溫漆等。施工配套方案電話:13920885278 咨詢微信：liushulin_1981
導(dǎo)讀：
環(huán)氧煤瀝青漆主要由環(huán)氧樹脂、煤焦瀝青、顏填料、溶劑和固化劑組成。分甲、乙雙組份包裝。甲組份為主劑,乙組份固化劑。環(huán)氧樹脂的機(jī)械強(qiáng)度高,粘結(jié)力強(qiáng),耐化學(xué)介質(zhì)侵蝕的優(yōu)異特性和煤焦瀝青的耐水性、抗植物根、抗霉菌等優(yōu)點。涂層有優(yōu)良的防銹性和耐化學(xué)介質(zhì)腐蝕性,良好的物理機(jī)械性能,附著力強(qiáng)，漆膜堅韌、耐磨,具有優(yōu)異的抗水滲透性、抗微生物侵蝕、耐熱耐溫度驟變等。

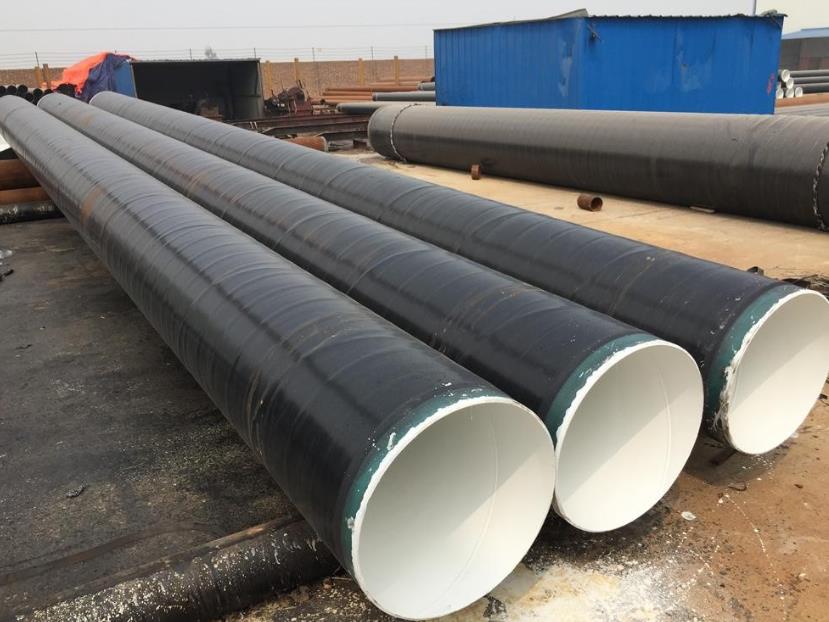

環(huán)氧煤瀝青管道防腐涂料的特性
1、互穿網(wǎng)狀防腐層。通過防腐性能優(yōu)異的氯磺化聚乙烯橡膠對傳統(tǒng)的環(huán)氧煤瀝青的改性，使之固化后形成介于環(huán)氧樹脂鏈和橡膠鏈之間的互穿網(wǎng)狀防腐涂層，具有吸水率低，耐水性好，耐微生物侵蝕能力強(qiáng)，抗?jié)B透能力高。
2、防腐綜合性能優(yōu)。由于采用了防腐性能優(yōu)異的橡膠改性，使涂層的物理機(jī)械性能、電絕緣性能、耐磨性能、耐雜散電流性能、耐熱、耐溫性能等更佳。
3、一次成膜厚。溶劑含量低，一次成膜厚，施工道數(shù)少，施工方法與傳統(tǒng)的環(huán)氧煤瀝青涂料相同
環(huán)氧煤瀝青漆適用于永久性或部分浸于水下的鋼結(jié)構(gòu)、化工廠、污水處理池、煉油廠的埋地管道和鋼質(zhì)貯罐;埋設(shè)水泥結(jié)構(gòu)、煤氣柜內(nèi)壁、水泥制品、底板、汽車底盤、煤礦礦井支架、礦山井下設(shè)施和海洋碼頭設(shè)施、木制品、水下結(jié)構(gòu)、碼頭鋼欄、供熱管道、供水管道、供氣管道、冷卻水、石油管道等。
環(huán)氧煤瀝青漆配制方法
將涂料徹底攪拌至桶底無沉積物，在攪拌狀態(tài)下按漆:固化劑為10:1(重量比)加入專用固化劑并攪拌均勻，配制好的涂料放置10～15分鐘后使用。
表面處理要求
鋼鐵結(jié)構(gòu)，基材處理要求達(dá)到除銹標(biāo)準(zhǔn)Sa2.5級，或采用手工除銹;也可采用化學(xué)除銹，要求達(dá)到無油、無銹、無異物，干燥清潔，除銹后的鋼鐵基體表面須在4小時內(nèi)涂裝底漆。

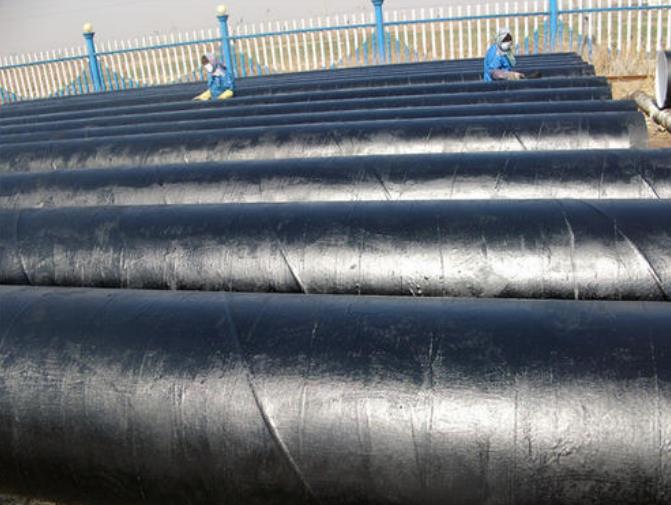

環(huán)氧煤瀝青漆施工注意點
①鋼鐵表面的焊縫須達(dá)到表面無棱角、光滑、無焊瘤、無毛刺。
?、谶M(jìn)行厚涂施工時，以不流淌為宜，配制時一般不必加入稀釋劑，但若環(huán)境溫度過低，粘度較大時，可添加稀釋劑1%～5%，同時適當(dāng)增加固化劑;
?、鄄ＡР嫉暮穸群脼?.1mm或0.12mm，經(jīng)緯度密度為12×10根/c㎡或12×12根/c㎡規(guī)格的脫脂無堿或中堿玻璃布，受潮的玻璃布應(yīng)烘干后才能使用;
?、苁┕r，須注意天氣和溫度的變化，雨、霧、雪天或相對濕度大于80%時，不宜施工;
?、菅a(bǔ)口方法：補(bǔ)口防腐層與管體防腐層的搭接不少于100mm，搭接處的表面處理需達(dá)到St3，擦凈、無污物;
?、扪a(bǔ)傷口方法：先去掉已傷的防腐層，如果未露基底，則只需補(bǔ)中涂層，玻璃布網(wǎng)孔面漆已灌滿;
⑦外觀檢查：對涂裝的管道須逐根檢查，并做到防腐涂層平整，無皺折和鼓氣。針孔檢查：可用電火花檢漏儀檢測，中等級為2000V，加強(qiáng)級為3000V，特加強(qiáng)級為5000V，平均每45㎡發(fā)生火花不超過1處，即為合格。如不合格，針孔處須補(bǔ)涂。
聲明：本文: 環(huán)氧煤瀝青管道防腐涂料的特性介紹 環(huán)氧煤瀝青油漆的施工要求相關(guān)內(nèi)容，僅供網(wǎng)友閱讀，勿做為商業(yè)目的。如果侵犯了原作者的權(quán)利請與管理員聯(lián)系，我們會盡快刪除。
本文鏈接：http://m.cqjzx120.com/news/326.html
本文關(guān)鍵詞：環(huán)氧煤瀝青油漆
咨詢微信liushulin_1981
